Evidencia de ingeniería DENO
Antes de elegir una tira LED, compruebe cómo se fabrica y qué se mide. Explore la evidencia disponible para su reto de diseño, prototipo o producción.
Estos expedientes reúnen procesos y demostraciones documentados de DENO; no son casos de clientes ni informes de resultados de una instalación.
Proceso de fabricación
Continuidad del FPCB y planificación de la alimentación
Reto técnico
Una línea continua exige resolver tanto las uniones del circuito como la caída de tensión. La longitud fabricada no equivale a la longitud admisible de alimentación.
Evidencia disponible

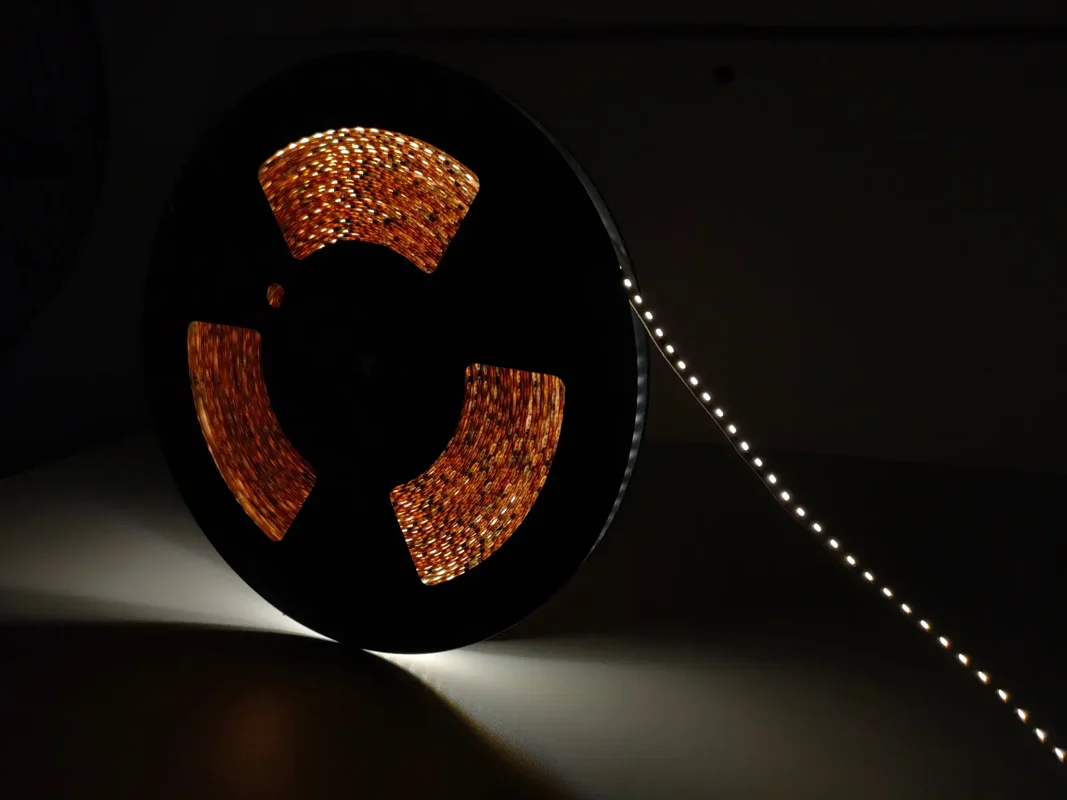

Los vídeos de SMD-R2R y SOB-R2R muestran la fabricación continua. La elección del modelo, el cobre y los puntos de alimentación se comprueba por separado.
IEC 60364-5-52 — Referencia para seleccionar el cableado; no certifica la longitud de una tira LED.
Aplicación al proyecto
En una línea arquitectónica larga, contraste el plano de alimentación con la ficha del modelo antes de encargar la bobina.
Alcance y límites
El vídeo demuestra el proceso, no garantiza brillo uniforme ni una longitud máxima para todos los modelos.
Antes de aprobar la muestra
- Modelo, tensión y potencia por metro
- Longitud de cada ramal y sección del cable
- Mediciones de tensión y luz en el prototipo
Control de producción
Consistencia de color y verificación fotométrica
Reto técnico
Una reposición debe conservar la referencia cromática; indicar solo la CCT no basta para comparar lotes.
Evidencia disponible

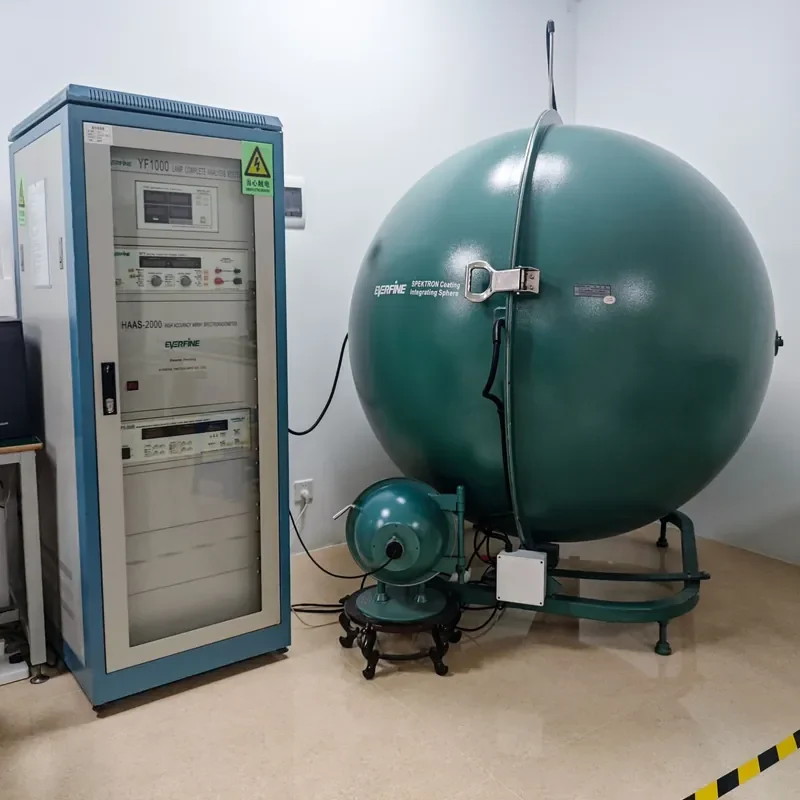

El control de calidad documenta la medición de CCT, SDCM, Ra y R9 y la identificación del lote. Los informes fotométricos pueden solicitarse para la referencia seleccionada.
CIE 013.3 — Método de evaluación del rendimiento cromático; no permite convertir CRI en TM-30.
Aplicación al proyecto
Para una reposición en un espacio comercial, conserve el código de sub-bin y compare la muestra aprobada con el nuevo lote.
Alcance y límites
La fotografía acredita una estación de medida, no aporta el resultado de un lote concreto ni sustituye su informe.
Antes de aprobar la muestra
- Código de lote y sub-bin de la muestra
- CCT, SDCM, Ra y R9 medidos
- Informe y condiciones de medida de la referencia
Evidencia de laboratorio
Encapsulado y validación del entorno de uso
Reto técnico
Agua, radiación UV y corrosión son riesgos distintos; un grado IP no resuelve por sí solo todos los requisitos de exterior.
Evidencia disponible

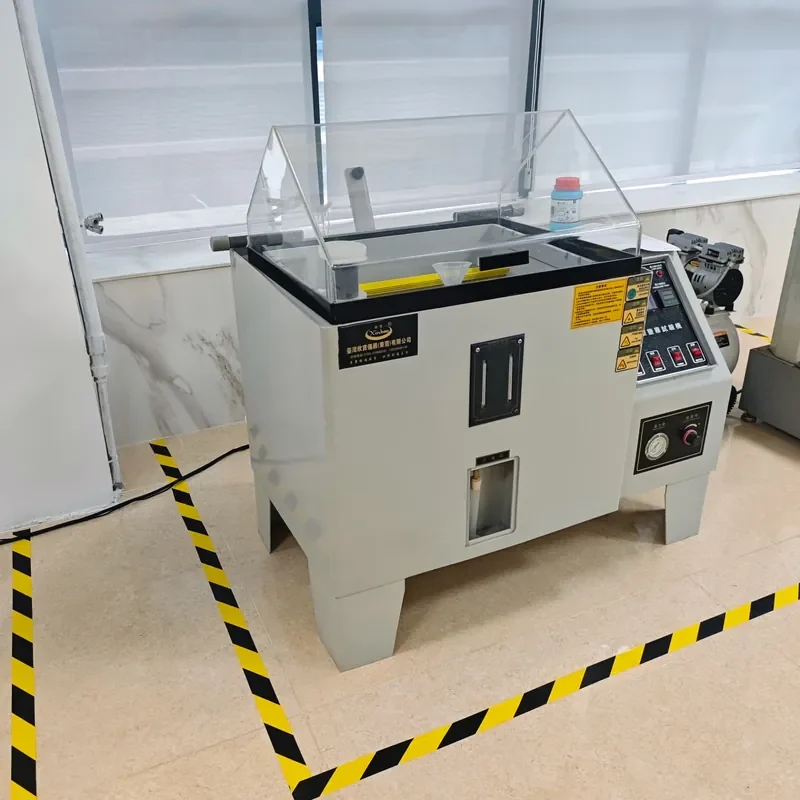

La página de calidad reúne fotografías de estaciones de niebla salina, envejecimiento UV y ensayos mecánicos. La selección exige comprobar el encapsulado, los conectores y el sellado del conjunto.
IEC 60529 — Clasificación de protección frente a entrada de sólidos y agua; no es una clasificación de resistencia UV o corrosión.
Aplicación al proyecto
En una instalación exterior, defina exposición, montaje y cortes en obra antes de validar la muestra y su sistema de sellado.
Alcance y límites
No se publican resultados, horas de resistencia ni certificaciones específicas sin el informe correspondiente. IP68 requiere profundidad y duración acordadas.
Antes de aprobar la muestra
- Exposición al agua, UV y agentes corrosivos
- Conectores y resellado de los cortes
- Informe del conjunto y condiciones del ensayo
Demostración comparativa
FPCB troquelado frente a electrodepositado
Reto técnico
El comportamiento en soldadura y la construcción del circuito importan al elegir una tira para montaje y mantenimiento.
Evidencia disponible
La guía publicada compara PCB troquelado y electrodepositado mediante vídeo y cinco imágenes de una demostración de soldadura y llama.
IPC-A-610 — Referencia de aceptabilidad de conjuntos electrónicos; la demostración no constituye un ensayo de certificación conforme a IPC.
Aplicación al proyecto
Antes de aprobar un proceso de montaje, revise la construcción del FPCB y valide una muestra con las condiciones de soldadura del proyecto.
Alcance y límites
Las observaciones corresponden a la demostración mostrada; no son una certificación de inflamabilidad ni una garantía universal de comportamiento.
Antes de aprobar la muestra
- Construcción y espesor de cobre del modelo
- Condiciones de soldadura y montaje
- Criterios de aceptación de la muestra
Del requisito a la evidencia
Conozca quién atiende su proyecto, dónde se fabrica y cómo se verifica la muestra antes de pasar a producción.
Personas y proyecto
Conozca el equipo y los interlocutores que acompañan el desarrollo técnico.
Conocer el equipo de ingenieríaFabricación propia
Revise la planta de Foshan, los procesos SMD-R2R y SOB-R2R y la coextrusión automatizada de silicona multicolor.
Examinar la planta y los procesosVerificación de la muestra
Consulte los controles ópticos, el seguimiento por lote y el alcance de la documentación del modelo.
Consultar la verificación de calidad¿Qué necesita validar en su proyecto?
Comparta el entorno de uso, el plano de montaje y los requisitos eléctricos y ópticos con el equipo humano de DENO.
Consultar mi proyectoPreparar una muestra a medida
