Por qué las tiras LED necesitan hilo de unión de oro puro
By DENO LED Lighting ·
El hilo de oro garantiza resistencia a la corrosión, pero la fiabilidad de la tira LED también depende de la calidad del encapsulado, el control de corriente y el diseño térmico.
Comprendiendo la selección de materiales, el diseño eléctrico y las comprobaciones clave antes de la compra.
Resumen de ingeniería
El hilo de unión (bonding) de oro ofrece una buena resistencia a la corrosión, pero las tiras LED fiables requieren algo más que la elección de un único material. Evalúe conjuntamente el encapsulado LED, el control de corriente, el diseño térmico y la instalación. Una sección apagada es un síntoma, no una prueba de un fallo en el hilo de unión. [1][4]
Esta guía se centra en tiras LED de baja tensión y tensión constante que utilizan LEDs SMD con unión por hilo (wire bonding). Explica qué indica una especificación de hilo de oro, cómo verificarla y qué otros factores influyen en un funcionamiento fiable.
1. ¿Qué aporta el hilo de unión de oro?

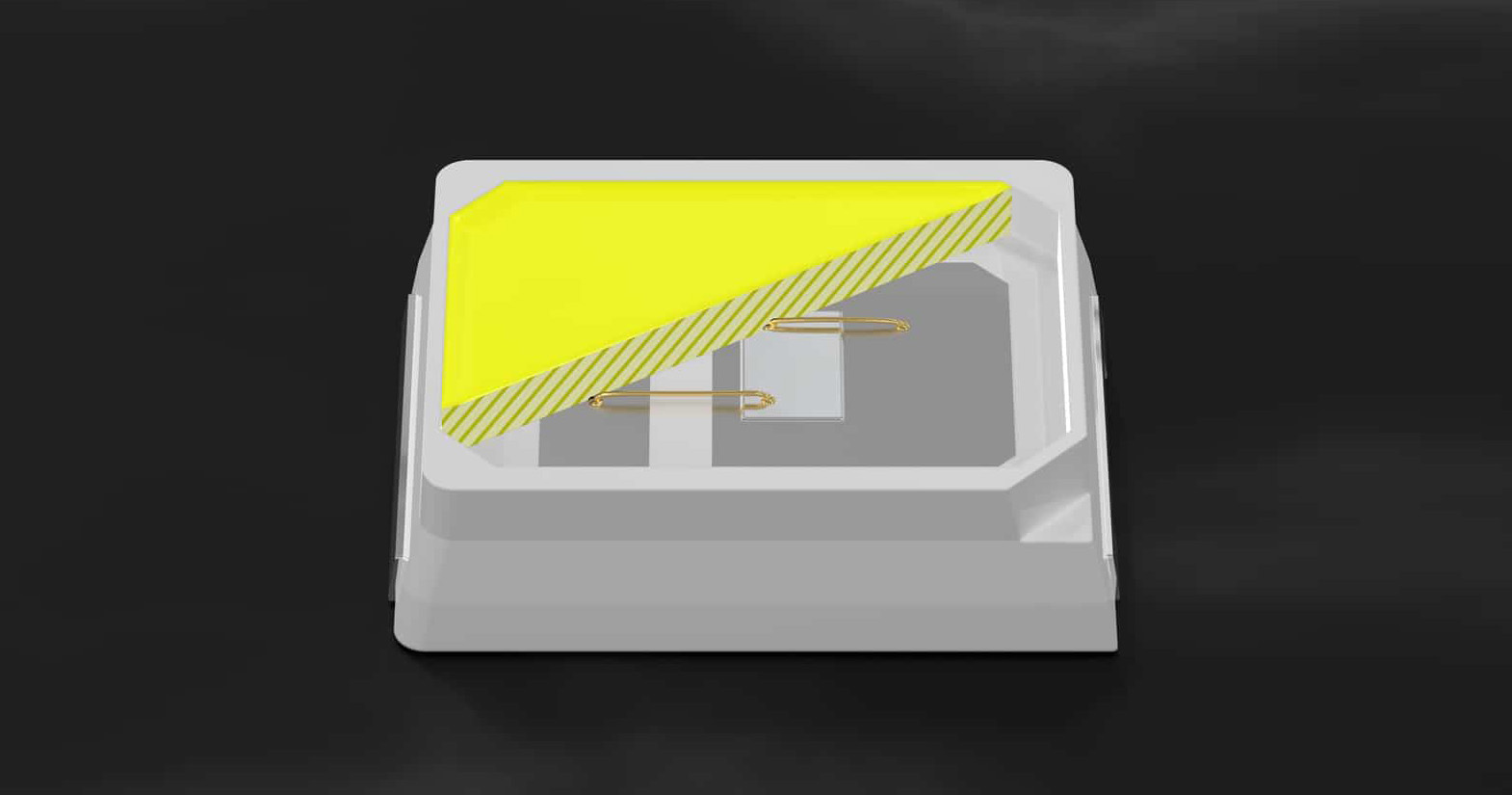

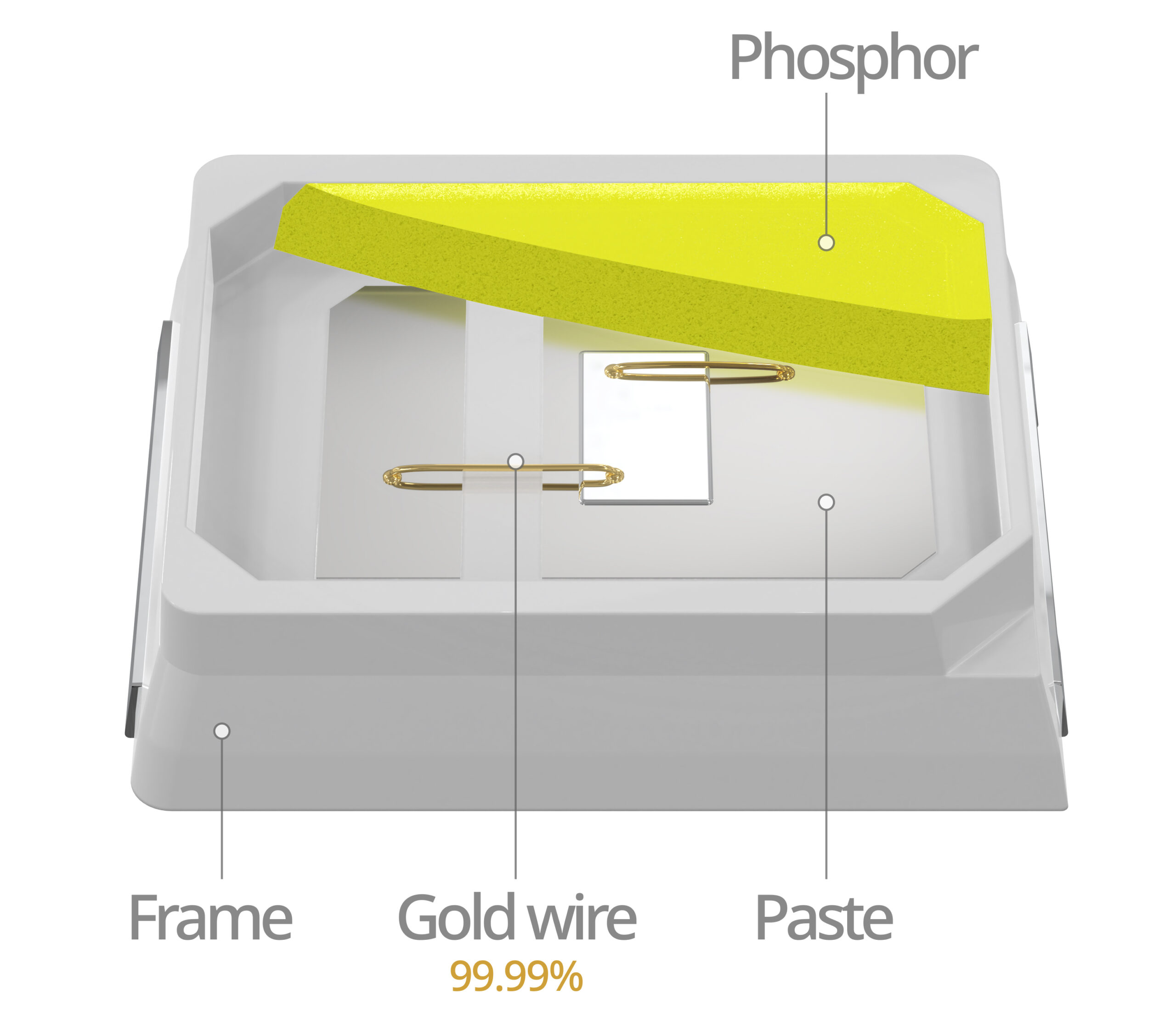

En el interior de un encapsulado LED con unión por hilo, finos hilos establecen las conexiones eléctricas entre el chip (die) LED y los terminales del encapsulado. Estas conexiones internas son independientes de las uniones de soldadura que fijan el LED encapsulado a la placa de circuito impreso flexible o FPCB.
El oro combina una buena conductividad eléctrica con una elevada resistencia a la corrosión. Especificar un hilo de unión de oro al 99.99% proporciona a los compradores un requisito de material definido para verificar durante el proceso de aprovisionamiento. [1]
Sin embargo, la pureza describe el material del hilo, no la calidad de cada unión ni la vida útil de la tira terminada. Revise la especificación de materiales junto con la construcción del encapsulado LED, el proceso de unión y los registros de homologación pertinentes. [1][4]
2. Hilos de oro, aleación y cobre: ¿qué aspectos debe comparar?
La comparación relevante no es simplemente «hilo caro frente a hilo barato». Los diferentes materiales requieren diseños de encapsulado y controles de proceso adecuados. [1][2][3]
| Material | Características relevantes | Qué deben confirmar los compradores |
|---|---|---|
| Hilo de oro | Buena conductividad eléctrica y resistencia a la corrosión. | Pureza especificada, número de referencia del LED y documentación técnica de respaldo del material. [1] |
| Hilo de aleación de plata o plata recubierta de oro | Estructuras de material distintas; un recubrimiento no es lo mismo que un hilo de oro macizo. | Material base, composición de la aleación, recubrimiento y cualificación del encapsulado. [3] |
| Hilo de cobre o cobre recubierto | Buena conductividad y menor coste de material que el oro; la unión requiere un control adecuado de la oxidación y del proceso. | Construcción exacta del hilo y homologación para el encapsulado LED previsto. [2] |

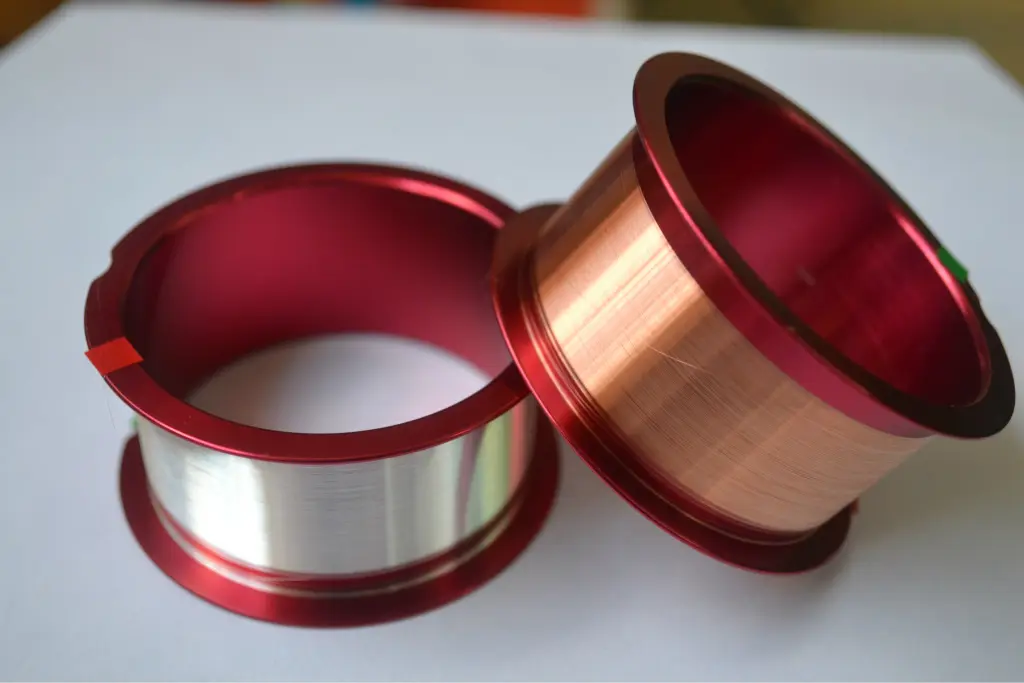

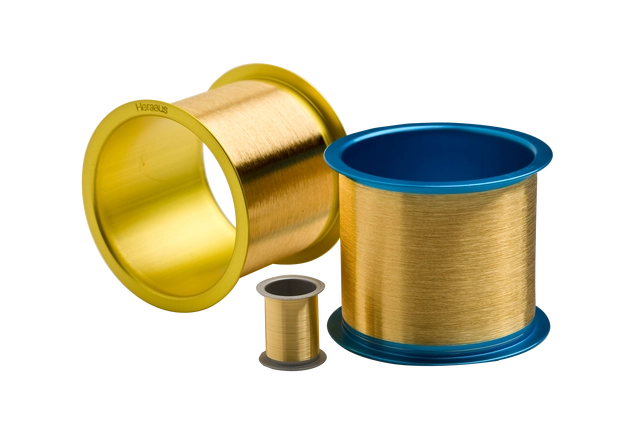

Ilustraciones de materiales de hilo de unión. Las fotografías de bobinas no constituyen una prueba del hilo utilizado en un lote concreto de LED.
Para las compras técnicas, solicite la especificación del material para el LED propuesto en lugar de aceptar «hilo de aleación» como una descripción completa. Un menor precio del material por sí solo no determina la fiabilidad. [2][3]
3. ¿Cómo verificar una especificación de hilo de oro?
Comience solicitando una declaración de materiales por escrito vinculada al número de referencia del LED y, siempre que sea posible, a la trazabilidad del lote de producción. Esto asocia la afirmación a un componente identificable en lugar de a una descripción genérica de catálogo.

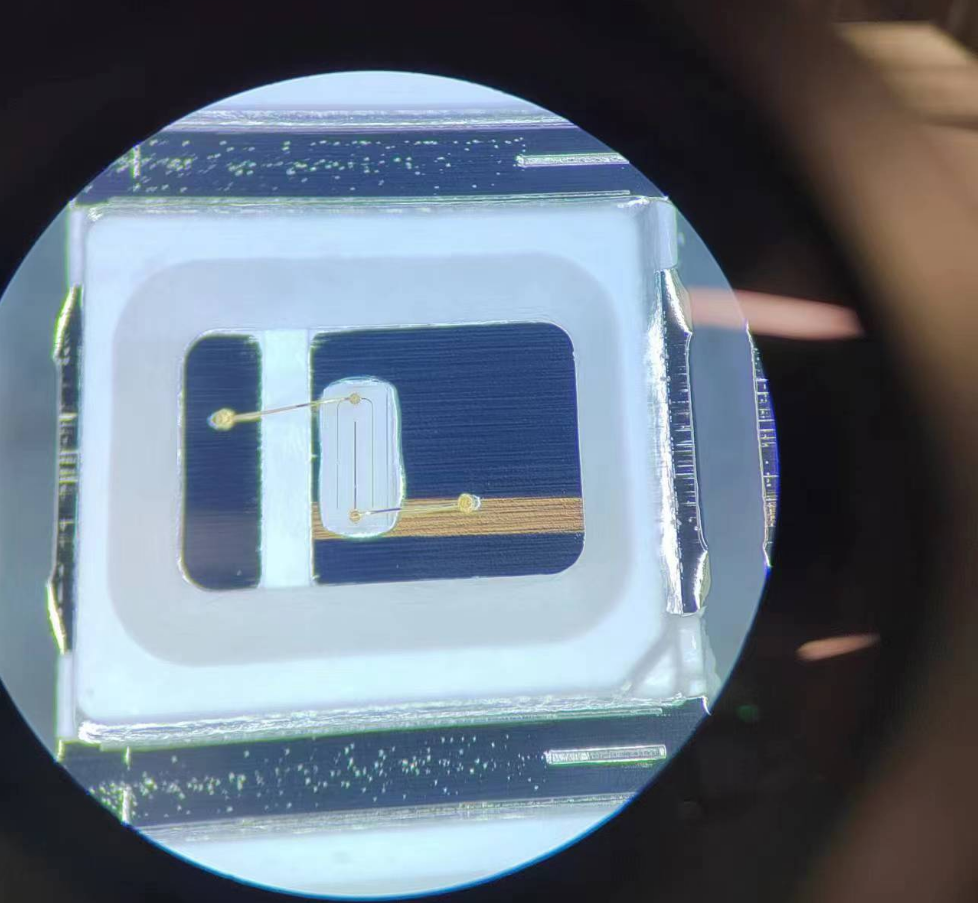

La inspección microscópica permite observar los hilos expuestos y los puntos de unión, pero una apariencia dorada no acredita una pureza del 99.99%: también existen alternativas recubiertas de oro. [3]
Cuando se requiera una verificación independiente, solicite a un laboratorio acreditado la selección de un método analítico adecuado para hilos finos y posibles recubrimientos. Acuerde la preparación de las muestras y los parámetros evaluados antes de encargar el análisis. La identificación del material y la evaluación de la calidad de la unión responden a cuestiones distintas; solicite las pruebas correspondientes a cada una.
4. ¿Qué más puede provocar el fallo de una tira LED?
Interrupción del circuito eléctrico
En una sección simple conectada en serie, un circuito abierto en un LED, unión de soldadura, pista conductora u otro componente en serie puede detener el funcionamiento de esa sección. Esto se debe a la topología del circuito y no identifica por sí solo qué componente ha fallado. Compruebe el circuito real antes de atribuir una sección apagada a un fallo en el hilo de unión interno. [5]
Condiciones incorrectas de alimentación o corriente
Utilice la tensión de alimentación especificada para la tira y seleccione una fuente con suficiente capacidad de potencia para las condiciones de instalación. Una fuente de alimentación de tensión constante con una mayor capacidad nominal de corriente no fuerza, por sí misma, corriente adicional a través de la tira. Una fuente sobrecargada puede limitar la salida, entrar en ciclo térmico o apagarse, según su diseño de protección. [5][6]
Caída de tensión y trazado de alimentación
Las secciones con limitación por resistencia varían su corriente a medida que cambia la tensión local; las secciones con regulación de corriente integrada requieren un margen de tensión (headroom) suficiente para mantener su corriente de consigna. Un extremo final atenuado no es prueba de que los LED del extremo cercano estén sobrecargados. [5][7]
Disipación térmica insuficiente
Evalúe la temperatura en la instalación prevista, incluyendo la superficie de montaje, el contacto térmico y las condiciones ambientales. Un perfil de aluminio facilita la refrigeración, pero su simple presencia no garantiza un rendimiento térmico adecuado. Siga las directrices de medición del fabricante de los LED; la temperatura superficial no equivale a la temperatura de unión. [9]
Como comprobación de diseño, evalúe conjuntamente los puntos de alimentación, las dimensiones de los conductores y las especificaciones nominales de las conexiones. Incorporar puntos de alimentación adicionales puede reducir la caída de tensión, pero vuelva a verificar la fuente de alimentación y la carga total tras modificar la distribución. No aumente la tensión por encima del rango especificado para la tira con el fin de compensar un extremo atenuado. [8]
Manipulación y exposición ambiental
Desconecte la alimentación antes de cortar o reconectar, respete las instrucciones de corte y curvatura del modelo, y no haga funcionar la tira enrollada sobre su carrete. [8] Compruebe la compatibilidad de los materiales adyacentes con el encapsulado LED: por ejemplo, los contaminantes con contenido de azufre pueden degradar las piezas plateadas expuestas, incluso si el hilo de unión es de oro. [10]
5. ¿Qué debe respaldar una garantía de cinco años?
Una garantía de cinco años debe evaluarse en función de los términos contractuales por escrito, las especificaciones del producto y las condiciones de funcionamiento permitidas para el modelo seleccionado. El uso de hilo de oro es solo una parte de la especificación técnica, no una garantía independiente de la vida útil. [4]
El informe LM-80 de un emisor LED describe el mantenimiento del flujo luminoso en las condiciones de ensayo especificadas. No determina por sí mismo la vida útil de la instalación completa de la tira, que comprende sus conexiones, fuente de alimentación y demás materiales. [4]
Antes de realizar un pedido, solicite los parámetros eléctricos nominales del modelo, la especificación de cobre del FPCB, la longitud máxima de alimentación recomendada, los requisitos de montaje y las condiciones de garantía aplicables. Para un modelo de DENO especificado con hilo de unión de oro al 99.99%, confirme este requisito en la documentación técnica específica del modelo.
Preguntas frecuentes
¿Garantiza el hilo de oro una tira de mayor vida útil?
No por sí solo. Compare las homologaciones reales del encapsulado y las condiciones de funcionamiento, no solo el material del hilo. La resistencia del oro a la corrosión es ventajosa, pero la fiabilidad global del producto depende de otros componentes y mecanismos de fallo. [1][4]
¿Puede un perfil de aluminio o un punto de alimentación adicional reparar una tira que está fallando?
Estas modificaciones pueden mitigar problemas de refrigeración o caída de tensión, pero no sustituyen el diagnóstico de componentes averiados. Verifique las modificaciones propuestas contrastándolas con las instrucciones del producto en lugar de asegurar una extensión determinada de la vida útil. [8][9]
