Tira LED sumergible SOB IP68: construcción en silicona extruida continua
By DENO LED Lighting ·
Cómo fabrica DENO la tira estanca SOB IP68 con LED encapsulados individualmente sobre FPCB y cuerpo de silicona totalmente extruido.
Una tira LED estanca IP68 DENO SCOB combina LED encapsulados individualmente con un cuerpo de silicona extruida y terminaciones finales selladas. La extrusión conforma la carcasa exterior flexible; la entrada de cable y el extremo cerrado completan el sistema de sellado alrededor del conjunto acabado.
Este tipo de construcción es importante porque la protección contra el agua depende del conjunto completo, no únicamente del cuerpo de la tira. Por lo tanto, el modelo seleccionado, la terminación de fábrica, las condiciones de inmersión, el detalle de montaje y el diseño eléctrico deben revisarse conjuntamente antes de la aprobación de un proyecto.
En qué se diferencia la construcción DENO SCOB de la COB
SCOB significa Solder-on-Board. Las tiras DENO SCOB utilizan encapsulados LED individuales con soldadura de hilo de oro, soldados al FPCB, con una capa óptica continua de silicona que crea una línea luminosa ininterrumpida. Esto es diferente de la construcción COB, que monta chips desnudos tipo *flip-chip* directamente sobre la placa, bajo una capa de fósforo compartida.

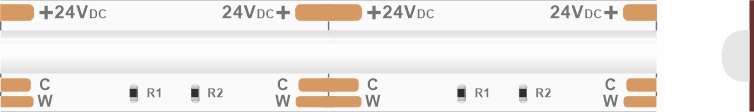

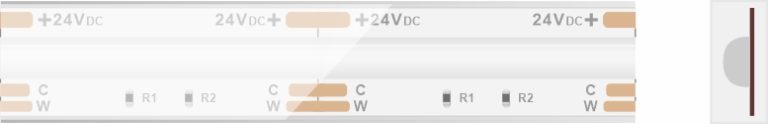

Las versiones IP20 e IP68 que se muestran a continuación ayudan a ilustrar el cambio de un conjunto de tira expuesta a un producto encapsulado en silicona. Son ilustraciones constructivas, no planos dimensionales ni una prueba de su rendimiento eléctrico.

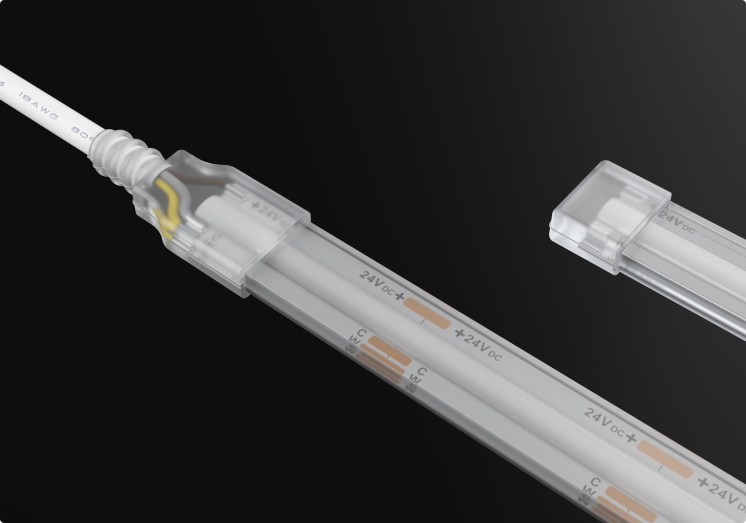

Cómo funcionan conjuntamente la extrusión de silicona y las terminaciones selladas
La extrusión continua de silicona conforma el perfil exterior flexible alrededor de la tira SCOB. En cada extremo, la entrada de cable o la terminación cerrada introduce otra interfaz que debe ser compatible con el cuerpo y el entorno previsto.
Una carcasa adecuada puede perder su protección si una terminación se corta, se daña, sufre tirones o se vuelve a sellar con un método no aprobado. Para pedidos de proyectos, las longitudes acabadas en fábrica y las posiciones de salida de cable confirmadas pueden reducir el trabajo en campo en estas interfaces. Esto no significa que todas las instalaciones sean idénticas: el proceso de montaje y las comprobaciones aprobadas deben corresponder al producto seleccionado.
Qué establecen —y no establecen— los grados IP67 e IP68
Según la norma IEC 60529, los grados IPX7 e IPX8 se refieren a la inmersión bajo condiciones de ensayo definidas. Las condiciones IPX8 —incluyendo la profundidad, la duración y el conjunto ensayado— deben especificarse y acordarse para el producto. La designación no debe interpretarse como una inmersión ilimitada a cualquier profundidad o durante cualquier periodo de tiempo.
El numeral de inmersión más alto tampoco demuestra automáticamente que un producto ha superado los ensayos independientes de chorros de agua IPX5 o IPX6. El lavado, la limpieza a alta presión, el agua salada, el agua clorada, los aceites, los disolventes y otros productos químicos requieren su propio análisis de idoneidad. Cuando un proyecto requiere tanto resistencia a la inmersión como a los chorros de agua, solicite las clasificaciones documentadas y las condiciones de ensayo pertinentes para el conjunto completo acabado.
La Guía de los Códigos IP de BEAMA ofrece una explicación práctica del alcance de las clasificaciones IP.

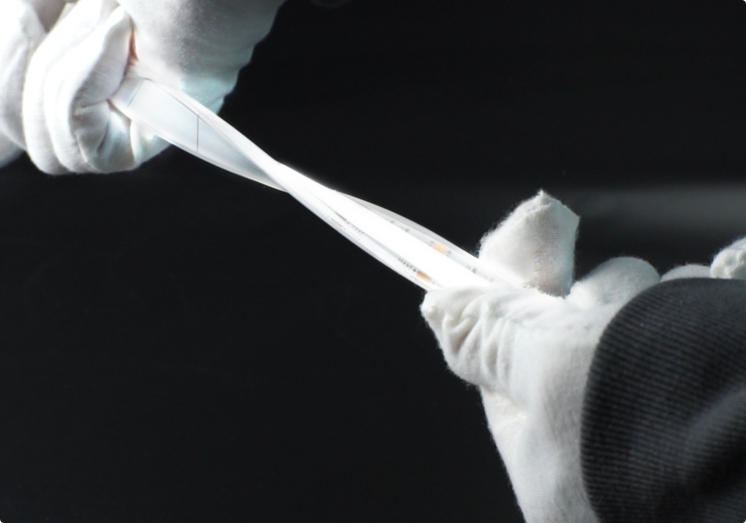

Manipulación, curvado y montaje
La flexibilidad permite a la tira seguir su curvatura permitida, pero no admite un curvado, plegado o torsión sin restricciones. Confirme la dirección de curvado permitida y el radio de curvatura mínimo para el perfil exacto. Evite los pliegues pronunciados, la tensión en la entrada del cable y las cargas transferidas a través de la terminación.

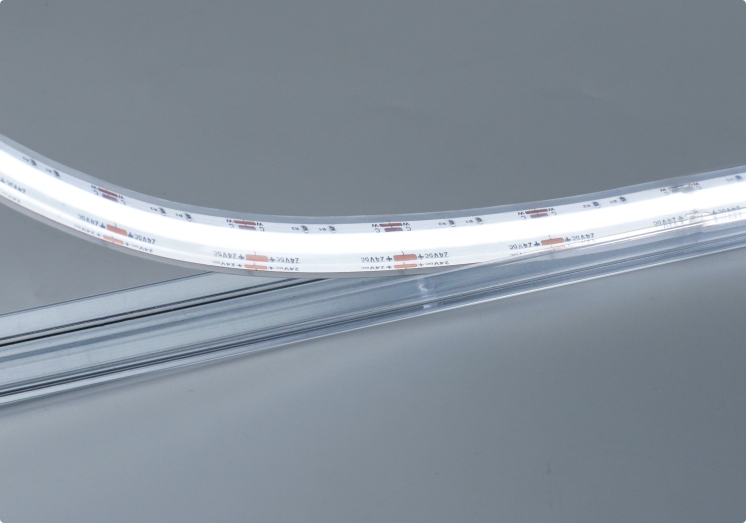

El perfil de montaje de PC transparente que se muestra a continuación facilita la alineación y la retención. No es la carcasa estanca y no debe describirse como un disipador de calor de aluminio. El ajuste del perfil, la distancia entre soportes y los requisitos térmicos deben confirmarse para la tira seleccionada y el detalle de la instalación.
Especifique el sistema de iluminación acabado
La línea de luz visible es solo una parte de la especificación. Los requisitos eléctricos, ópticos, mecánicos y ambientales varían según el modelo y el proyecto. Examine una muestra en el detalle de montaje previsto y solicite los datos de la configuración estanca acabada si están disponibles.
| Elemento del proyecto | Qué confirmar antes de realizar el pedido |
|---|---|
| Identidad del producto | Modelo exacto, perfil acabado y aplicación aprobada |
| Diseño eléctrico | Tensión de alimentación, potencia por metro, compatibilidad con el driver/control, sección del cable y esquema de alimentación |
| Rendimiento óptico | CCT, CRI, tolerancia de color y flujo luminoso para la configuración estanca seleccionada |
| Instalación mecánica | Unidad de corte, longitud acabada, dirección de curvado, radio mínimo, ajuste del perfil y posición de salida del cable |
| Protección contra el agua | Condiciones de ensayo IP documentadas para el conjunto completo, incluyendo ambas terminaciones |
| Entorno de la instalación | Inmersión prevista, chorros de agua, productos químicos, exposición UV, temperatura y método de mantenimiento |
No aplique una longitud máxima de tramo o un intervalo de corte universal a la serie. Los modelos DENO SCOB utilizan diferentes diseños de circuito y unidades de corte. La longitud permitida depende de la tensión, la potencia, la geometría del conductor, el método de alimentación y la caída de tensión admisible. Utilice los datos del modelo seleccionado y un esquema de cableado aprobado.
Preguntas frecuentes
¿Significa IP68 que la tira puede permanecer bajo el agua indefinidamente?
Ninguna duración o profundidad universal se deduce únicamente de la etiqueta. La capacidad de inmersión IP68 depende de la profundidad y duración de ensayo documentadas, del método de terminación, del conjunto completo ensayado y de las condiciones de instalación. Obtenga confirmación para el modelo y el entorno de proyecto exactos.
¿Incluye el grado IP68 automáticamente la resistencia al lavado o a los chorros de agua?
No. Los ensayos de inmersión IPX7/IPX8 no establecen automáticamente el rendimiento frente a chorros de agua IPX5/IPX6. Si ambas exposiciones son relevantes, solicite las clasificaciones y condiciones documentadas pertinentes.
¿Se puede cortar y volver a sellar una tira SCOB IP68 en la obra?
Únicamente en los puntos de corte permitidos y con el procedimiento de terminación aprobado por el fabricante. Una tira cortada en campo no conserva automáticamente la protección del conjunto acabado original. Las longitudes acabadas en fábrica pueden reducir este riesgo cuando sea factible.
¿Cuál es la longitud máxima alimentada desde un extremo?
No existe un valor único para todas las tiras estancas SCOB. Depende del modelo exacto, la tensión de alimentación, la potencia, el diseño del circuito, el cable y la caída de tensión admisible. Solicite una recomendación de cableado para la longitud real del proyecto.
Consulte la aplicación con DENO
Explore la gama de tiras LED SCOB de DENO o póngase en contacto con el equipo de ingeniería de tiras LED personalizadas de DENO.
Comparta el plano de instalación, el entorno, las longitudes acabadas requeridas, las salidas de cable, la tensión de funcionamiento, el flujo luminoso objetivo, la CCT, el método de montaje y la cantidad. De este modo, DENO podrá revisar la configuración del producto, la disposición de las terminaciones y las limitaciones de la instalación sin basarse en suposiciones genéricas de la serie.
