Calidad de tiras LED: comparativa de hilo de oro, tamaño de chip y base de cobre

Dos tiras LED pueden tener la misma tensión, potencia, CRI y clasificación IP y aun así comportarse de forma muy diferente después de tres años en un edificio. Las diferencias se encuentran dentro del encapsulado del LED: el hilo de contacto, la estructura de la unión, el área del chip y la ruta térmica de salida de la pastilla. Este artículo explica las cuatro decisiones constructivas que toma DENO, qué demuestra y qué no demuestra cada una, y cómo verificarlas en una auditoría de proveedores o en una comparación de presupuestos.

1. Hilo de contacto: oro del 99,99 % y contra qué protege

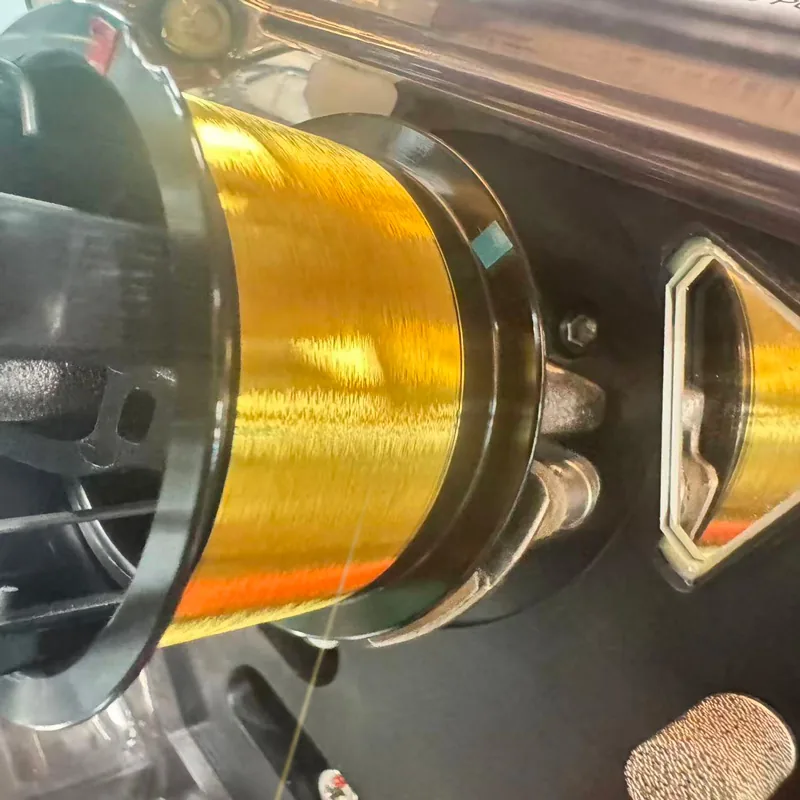

Dentro de cada encapsulado de LED, un hilo fino como un cabello transporta la corriente desde el pad del chip hasta el lead frame. Es pequeño, soporta una carga mecánica cada vez que el encapsulado se calienta y se enfría, y está expuesto a cualquier atmósfera que el encapsulante deje pasar. DENO especifica hilos de contacto de oro del 99,99 % en sus encapsulados SMD y SCOB.

El argumento de ingeniería a favor del oro es su comportamiento ante la corrosión, no solo su conductividad. El oro es químicamente inerte: no forma una capa de óxido y es mucho menos sensible a la contaminación por azufre y cloruro que el cobre desnudo. Esto es especialmente importante en construcciones húmedas, costeras, en cámaras frigoríficas y selladas con silicona, donde la humedad y los contaminantes traza alcanzan la zona de unión a lo largo de años en lugar de horas.

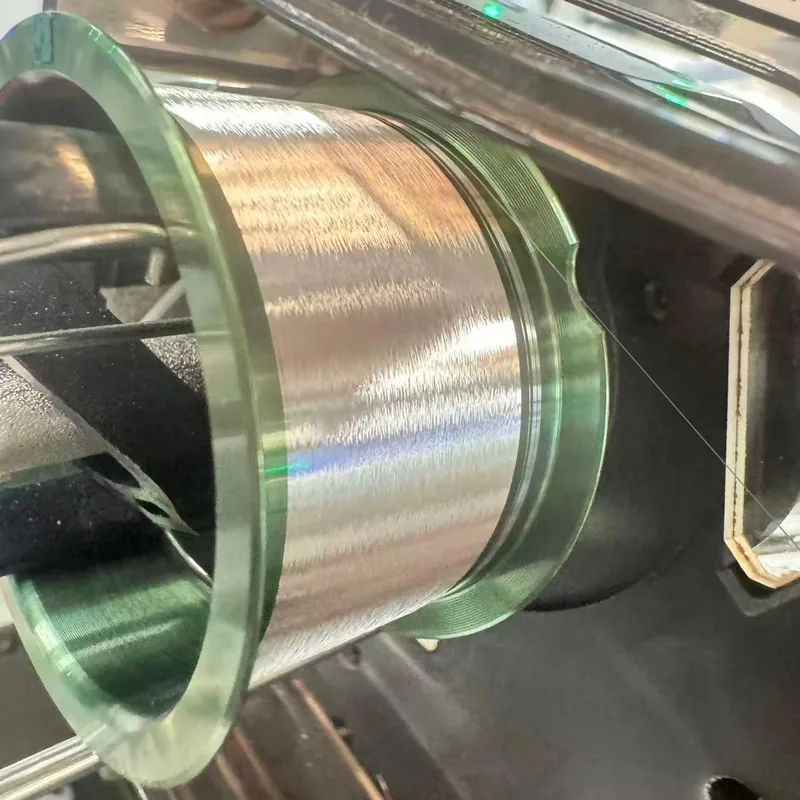

Esto no es una afirmación de que el hilo de cobre o de aleación no sea fiable. El hilo de cobre desnudo tiene una conductividad eléctrica y térmica superior a la del oro y se utiliza con éxito en volúmenes muy grandes cuando el encapsulado está diseñado para ello: unión en atmósfera inerte, fuerza de unión controlada y un encapsulante bien sellado. El cobre recubierto de paladio existe precisamente para hacer frente a la corrosión. La afirmación honesta es más acotada y útil: el oro elimina un modo de fallo que los encapsulados de cobre deben controlar mediante el proceso, y lo hace durante toda la vida útil del componente. Para un proyecto que no se relampará en una década, vale la pena pagarlo; para una instalación comercial de dos años, puede que no.

2. Unión por «gold bump»: la junta, no solo el hilo

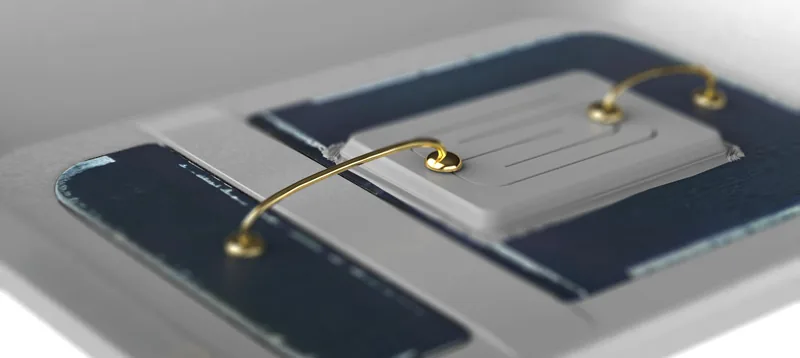

Cambiar solo el hilo no modifica el punto más débil del conjunto, que es la interfaz de unión en el pad del chip. En la unión por «gold bump», se forma una pequeña protuberancia de oro en el pad antes de fijar el hilo. A continuación, el hilo se une a la protuberancia en lugar de directamente a la metalización del pad.

Esto produce dos efectos mecánicos. El área de contacto que soporta la carga es mayor, por lo que la tensión de cizalladura en la interfaz es menor para la misma geometría de unión. Y la protuberancia de oro dúctil actúa como una capa elástica entre el chip y el hilo, absorbiendo parte de la deformación generada cada vez que el encapsulado se expande y se contrae durante un ciclo de conmutación. Ambos efectos combaten el desprendimiento de la unión («bond lift-off»), que es un mecanismo de desgaste clásico en encapsulados sometidos a muchos ciclos térmicos: huecos de escalera, pasillos con control de movimiento, expositores refrigerados y cualquier circuito con un temporizador diario.

La unión por «gold bump» es una medida de fiabilidad bajo ciclos térmicos. No es una mejora de lúmenes, eficacia o calidad de color, y no debe presentarse como tal.

3. Área del chip: lea la geometría, y luego léala correctamente

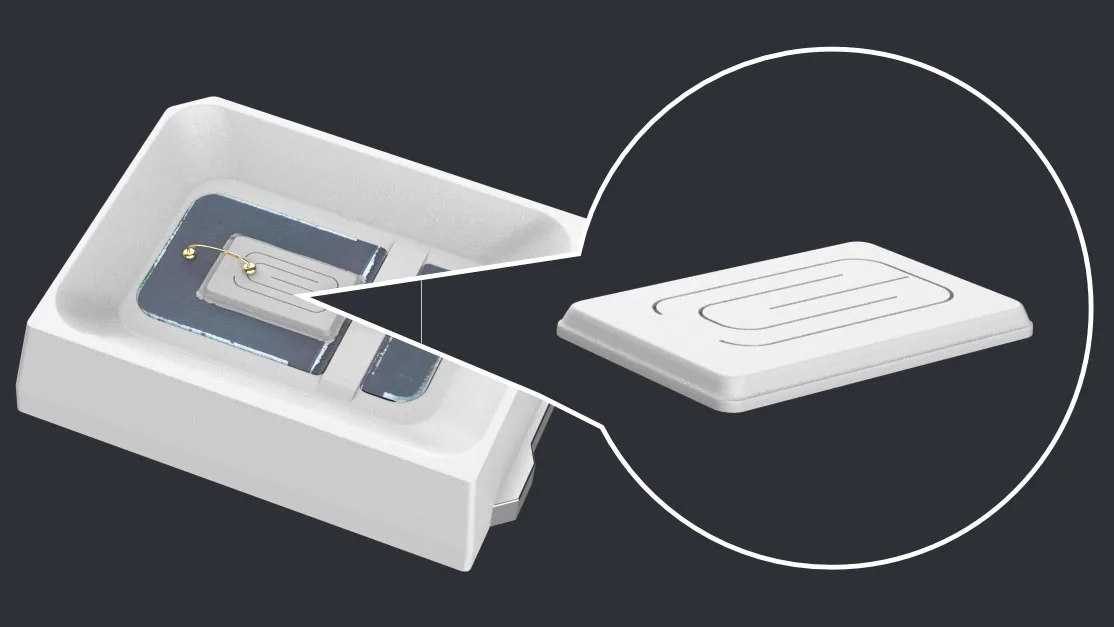

El encapsulado ilustrado de DENO utiliza una pastilla de 12 × 31 mil. Las dimensiones del chip son geometría nominal, por lo que la comparación es aritmética simple, y debe declararse contra una referencia con nombre, porque hay dos referencias de uso común:

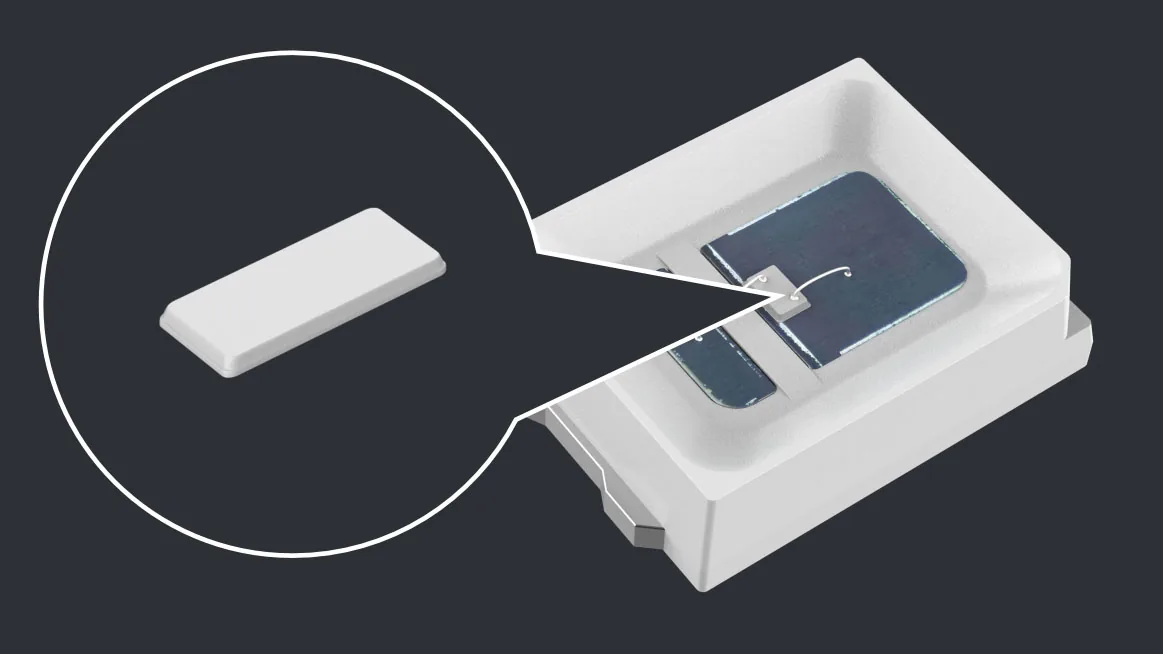

• Frente a una pastilla de 7 × 14 mil: 372 mil² frente a 98 mil² — aproximadamente 3.80 veces el área nominal, un aumento de aproximadamente el 280 %.
• Frente a una pastilla de 8 × 16 mil (la referencia impresa en la infografía comparativa de DENO): 372 mil² frente a 128 mil² — aproximadamente 2.91 veces el área nominal, un aumento de aproximadamente el 191 %.

Lo que se consigue con una pastilla más grande es margen de maniobra. A la misma corriente de excitación, la densidad de corriente por unidad de área de la unión es menor y el calor se genera sobre una superficie más amplia, lo que reduce los puntos calientes locales y da al encapsulado más margen térmico. Lo que no se consigue, automáticamente, es más luz o una vida útil más larga: el flujo luminoso depende de la estructura epitaxial, del sistema de fósforo y de la corriente de excitación, y la vida útil depende de la temperatura de la unión en la luminaria terminada. Una relación de área de 3.80 nunca es una relación de brillo de 3.80 ni una relación de vida útil de 3.80, y cualquier proveedor que lo presente de esa manera debe ser cuestionado.

4. Base de cobre plateado y la ruta térmica completa

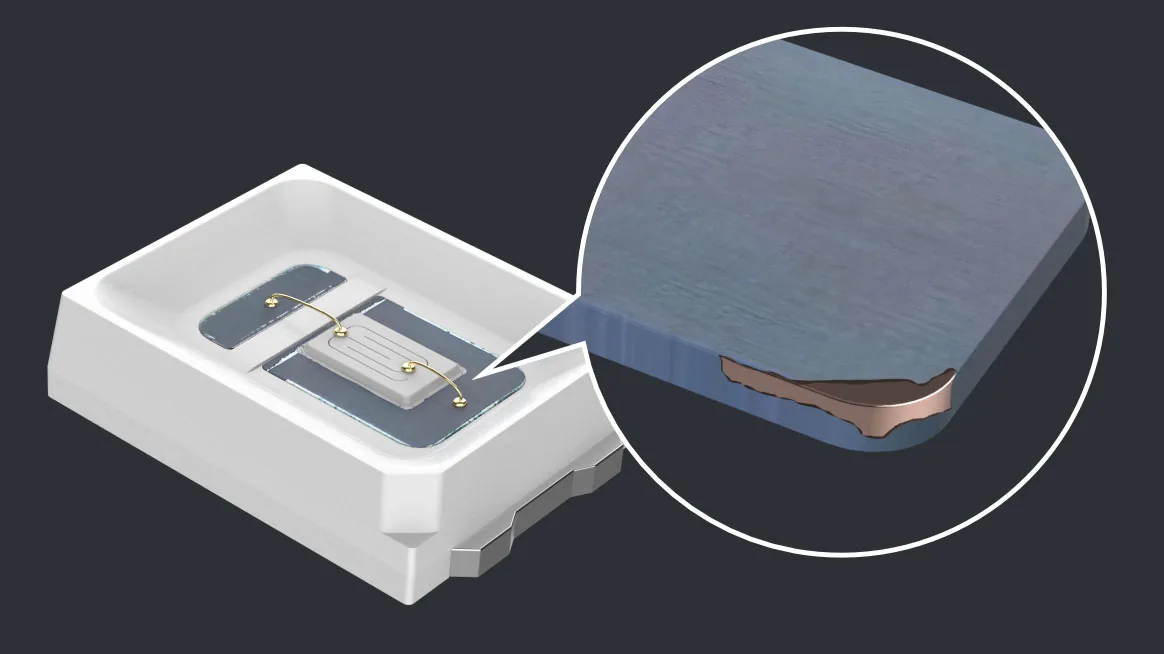

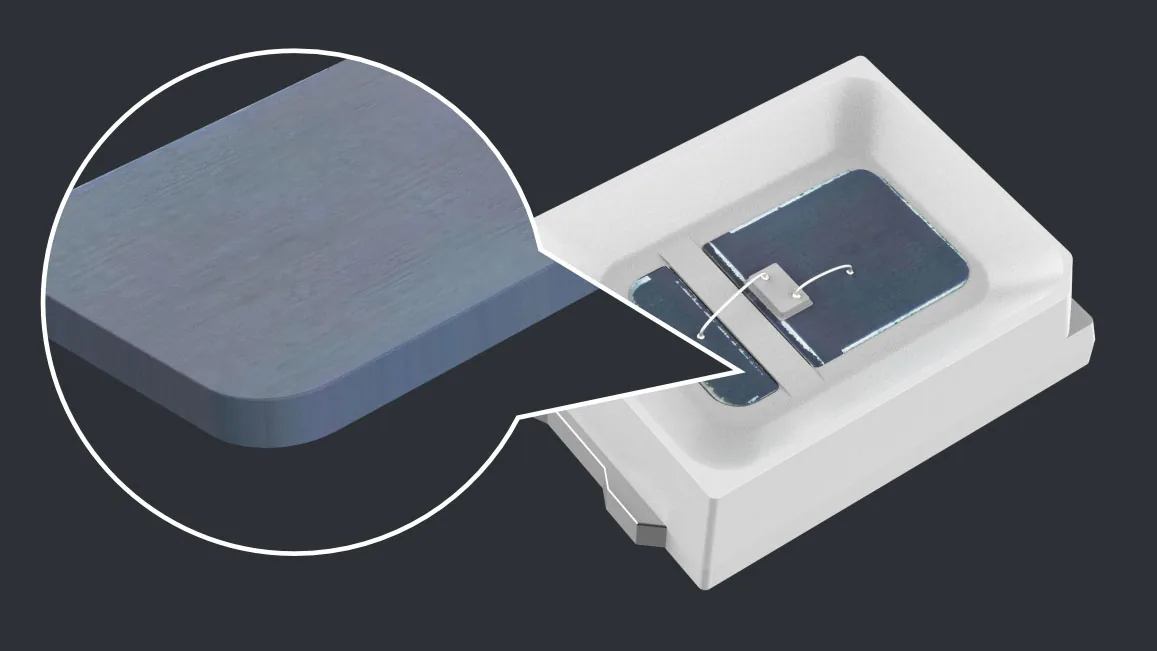

El calor sale de la pastilla a través de una cadena, y la cadena es tan buena como su eslabón más débil: pastilla → adhesivo de la pastilla («die-attach») → base del encapsulado («lead frame» o «slug») → junta de soldadura del encapsulado → cobre del FPCB → adhesivo o interfaz térmica → perfil de aluminio → aire circundante. DENO utiliza una base de cobre puro con plateado en el encapsulado ilustrado, y monta los encapsulados en un FPCB de cobre grueso —hasta 105 µm de cobre, con construcciones más gruesas disponibles bajo pedido— descrito en la página de tecnología FPCB.

Vale la pena separar dos cantidades que el material de marketing fusiona habitualmente. La conductividad térmica es una propiedad del material: el cobre es de aproximadamente 400 W/m·K, el aluminio de aproximadamente 200 W/m·K, y los marcos de aleación comunes a base de hierro son muy inferiores. La resistencia térmica (en K/W) es una propiedad del encapsulado y del conjunto terminados: depende de la geometría, el espesor, la calidad del adhesivo de la pastilla («die-attach»), la cobertura de la soldadura y la placa subyacente. Una base de cobre reduce la resistencia térmica para un diseño dado, pero solo la medición de la luminaria montada le indica la temperatura de la unión a la que realmente funcionará. El plateado existe para la soldabilidad y la resistencia a la oxidación de la superficie de la base; es una medida de calidad de fabricación, no un mecanismo de refrigeración independiente.

Consecuencia práctica para los especificadores: la base de cobre es la parte de la cadena que DENO controla en el encapsulado, y el gramaje del cobre del FPCB es la parte que controla en la placa. Todo lo que está después de la placa —perfil, adhesivo, ventilación de la cavidad— se controla en el lugar de instalación, razón por la cual las construcciones de mayor potencia requieren un perfil de aluminio a efectos de garantía.

5. Comparación constructiva

La siguiente tabla compara las decisiones constructivas, no el rendimiento medido. Cada fila indica qué se pretende controlar con esa decisión; ninguna de ellas debe interpretarse como una cifra garantizada de lúmenes, eficacia o vida útil.

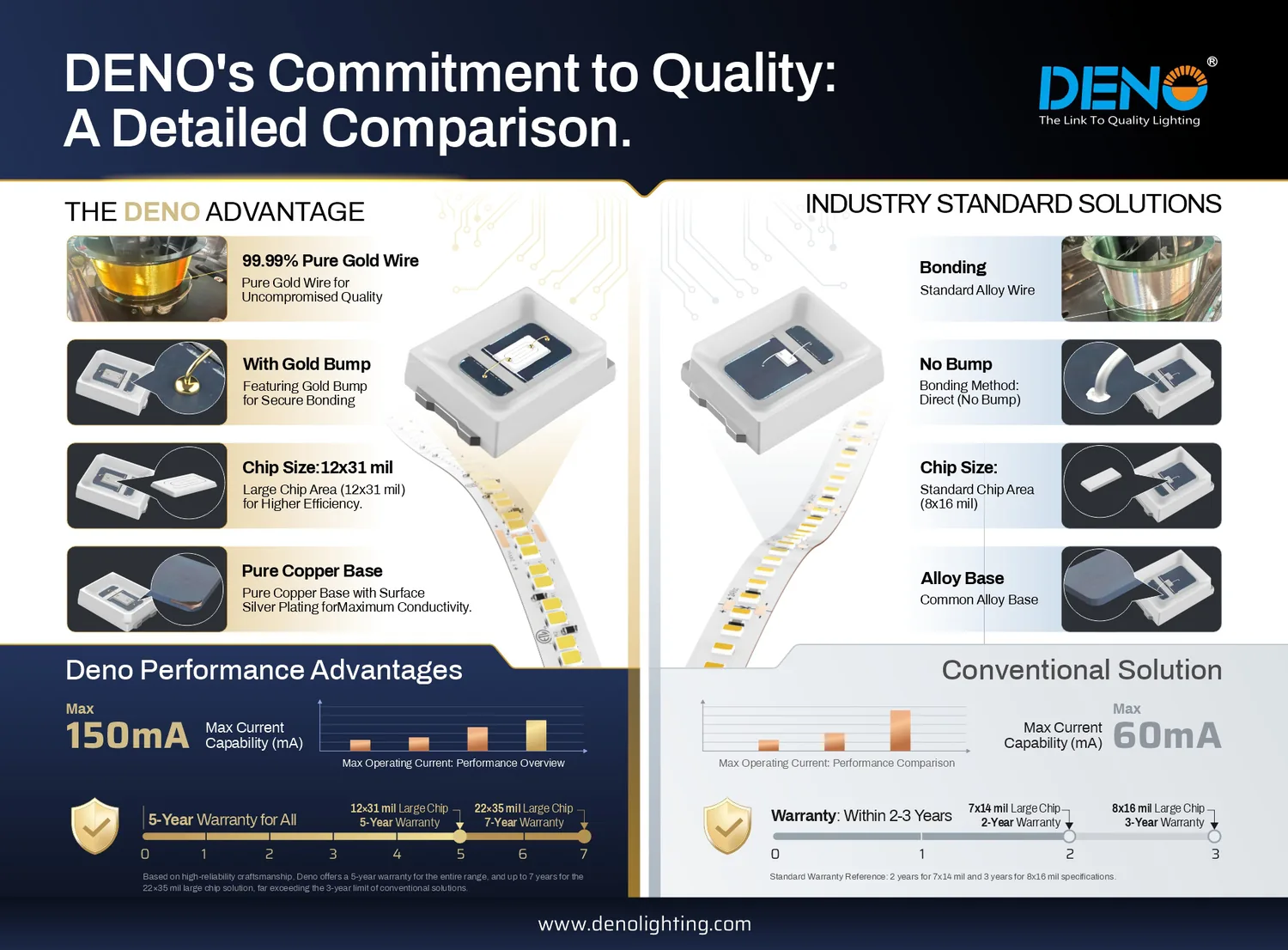

Dos filas merecen especial atención. La cifra de 150 mA es la corriente de excitación máxima del dispositivo ilustrado, tal y como se imprime en la infografía comparativa. No es la corriente consumida por un metro de tira terminada, y no es un punto de funcionamiento continuo recomendado; la corriente de funcionamiento para cualquier serie dada se establece en sus propios datos fotoeléctricos. Y la fila de la garantía indica el plazo estándar de 5 años; el plazo específico para cualquier pedido es el que indique la garantía escrita para ese producto.

6. Cómo verificar la calidad de las tiras LED en el proceso de compra

Las afirmaciones sobre la construcción solo valen lo que vale la documentación que las respalda. Una lista de comprobación breve y con respuestas claras:

• Hilo de contacto: solicite el material y la pureza, y el certificado de material del proveedor del encapsulado.
• Tamaño de la pastilla: solicite las dimensiones nominales de la pastilla en mil y la referencia utilizada en cualquier cifra comparativa.
• Base del encapsulado: pregunte si la base es de cobre o de aleación y si la resistencia térmica se indica en la ficha técnica del encapsulado.
• Cobre de la placa: solicite el espesor del cobre en µm, no en términos vagos como «cobre grueso», y pregunte si se indica por capa o en total.
• Datos del emisor: solicite los datos LM-80 del emisor y compruebe que la corriente de prueba coincide con la corriente a la que realmente funciona la tira.
• Fotometría: solicite el flujo, la eficacia y la cromaticidad en esfera integradora a la corriente nominal, además del bin SDCM. DENO suministra SDCM ≤3 como estándar, con SDCM 1 disponible.
• Garantía: lea las condiciones, no el número de años. La corriente nominal, la temperatura ambiente máxima, la clase IP y los requisitos de montaje en perfil deciden si la cobertura sobrevive a la primera reclamación.
• Conformidad: la documentación CE, UL y RoHS confirma la conformidad; no sustituye a los datos fotométricos del lote.

Si dos presupuestos parecen idénticos en precio, normalícelos en función de los lúmenes entregados por vatio con el mismo CCT y CRI, y luego compare las respuestas anteriores. Realice usted mismo los cálculos eléctricos en la suite de ingeniería ProCalc antes de decidir, y lea la información sobre el encapsulado y la placa en la página de tecnología de chips LED y en la página de FPCB de rollo a rollo.

7. Preguntas frecuentes

¿Es el hilo de contacto de oro siempre mejor que el de cobre?

No. El oro es químicamente inerte y elimina la corrosión de la unión como modo de fallo, razón por la cual DENO utiliza oro del 99,99 % en sus encapsulados. Los encapsulados de cobre y de cobre recubierto de paladio bien diseñados también son fiables, y el cobre tiene una mayor conductividad. La diferencia es más importante en instalaciones húmedas, costeras, selladas o de larga vida útil.

¿Un chip de 12 × 31 mil produce un 280 % más de luz que un chip de 7 × 14 mil?

No. El 280 % es el aumento del área nominal de la pastilla (372 mil² frente a 98 mil², una relación de 3.80). La emisión de luz depende de la estructura epitaxial, el fósforo y la corriente de excitación. La pastilla más grande proporciona una menor densidad de corriente y una mejor disipación del calor, lo que supone una ventaja de margen térmico, no una ventaja proporcional en lúmenes.

¿Por qué las cifras del área del chip de DENO difieren entre documentos?

Porque la referencia difiere. Frente a 8 × 16 mil (128 mil²) la relación es 2.91× (+191 %); frente a 7 × 14 mil (98 mil²) es 3.80× (+280 %). Compruebe siempre qué referencia utiliza una comparación antes de incluir la cifra en una especificación.

¿Son 150 mA la corriente por metro de tira?

No. 150 mA es la corriente de excitación máxima del dispositivo individual ilustrado. La corriente por metro depende del número de LEDs por metro, la topología del circuito y la tensión de excitación, y se indica en la tabla fotoeléctrica de cada producto.

¿La base de cobre garantiza una temperatura de unión más baja?

Reduce la contribución del encapsulado a la resistencia térmica, lo que ayuda. La temperatura de la unión en servicio también depende del cobre del FPCB, del perfil de aluminio, del adhesivo de montaje, de la temperatura ambiente y de la corriente de excitación, por lo que debe evaluarse en la instalación terminada.

¿Qué garantía se aplica a mi pedido?

Los términos de la garantía escrita del producto específico solicitado. El plazo estándar de DENO en sus series principales es de 5 años, condicionado a un funcionamiento dentro de la corriente, el ambiente y la clase IP nominales, requiriéndose el montaje en perfil de aluminio por encima de 14 W/m. Los periodos de garantía que aparecen en los gráficos de marketing ilustran familias específicas y no son una garantía para todo el catálogo.
